Câble secteur DIY Empty Câble secteur DIY

Message  Jesse Jeu 28 Mai 2020 - 21:46

Bonsoir a tous.

Un dernier câble de ma réalisation:

Avant  Crying or Very sad ->

Câble secteur DIY Avant11

Après (prix de revient environ 20 euros) Cool ->

Câble secteur DIY Apres12

Plutôt pas trop mal, non ?
Et vraiment pas cher !

Musicalement.

Jesse.

_________________
Achetez ce que permet votre portefeuille et gardez ce que vos oreilles préfèrent Wink
Si ce qui est proposé ne vous convient pas, ne perdez pas votre temps et faites-le vous-même  Idea
--------------------------------------------------------------------------------
- ENCEINTES: JBL STUDIO 230
- SOURCE: Personnal Computer (+ MusicBee)
et
- DAC: TOPPING E30 avec alimentation linéaire LHY AUDIO (5VDC/1.6A)
avec
- AMPLI: O-NOORUS D1 (optimisé) avec alimentation à découpage SENGTERBELLE (42VDC/8.3A)
ou
- AMPLI/DAC: Modèle DIY spécial "DTC" (avec deux puces TPA3255 en PBTL)
Jesse
Jesse
Membre Bleu
Membre Bleu

Messages : 3963
Date d'inscription : 12/01/2020
Age : 53
Localisation : 94

Revenir en haut Aller en bas

Câble secteur DIY Empty Re: Câble secteur DIY

Message  Selkie_boy Jeu 28 Mai 2020 - 23:32

Bonsoir Jesse,

Très beaux câbles, mais un petit mode d'emploi aiderait beaucoup à comprendre leurs qualités et à en construire pour ceux qui seraient tentés d' en faire.

Jean-Noel

_________________
Lions of the lambs come filing in / Pacin' through the still around the bed
Halos of their royal breathing / Break like waves across the ceiling
In our dreams, do you know/ I’m the only thing between you
And that heartbreak feeling?   ….Laura Viers

Part of amp design is deciding what "tone" you want. Because it’s going to have a sound, no matter what technology is there ... Class D, MOSFETs, bipolar transistors, pentode, triode, or DHT. No matter what you design, it will have a sound, no matter what you do, or how clever you are. The perfect component does not exist. The designer needs to steer that little touch of coloration in a good direction.
Lynn Olson
Selkie_boy
Selkie_boy
Membre Bleu
Membre Bleu

Messages : 1764
Date d'inscription : 01/03/2019
Localisation : Bonnie Scotland

Revenir en haut Aller en bas

Câble secteur DIY Empty Re: Câble secteur DIY

Message  Jesse Ven 29 Mai 2020 - 1:40

Bonjour Jean-Noël.

Tout d'abord il faut sélectionner la section de câble conducteur dont tu auras besoin ou selon le "rendu esthétique" désiré.

Le 1,5 mm2 (10A), le 2,5 mm2 (20A), 4mm2 ou 6mm2 (on s’arrêtera la), le 2,5 mm2 étant largement suffisant même pour un gros ampli.
Celui-ci devra comporter 3 conducteurs: phase (marron), neutre (bleu) et terre (vert/jaune) -> couleurs normalisés (NF).

Le mieux est d'utiliser du câble blindé mais du câble du style HO7RNF est suffisant pour les petites longueurs (jusqu’à 2 ou 3 mètres).

Vous pouvez utiliser du câble de marque ou en cuivre pur ou en argent ou même en or ! mais du câble simple donne les mêmes résultats.
C'est un choix personnel, appuyé par des techniciens mais contre-dit par les revendeurs peu scrupuleux ou riches audiophiles, mais bon...

A partir de ce moment la, on pourra choisir la gaine tressée pour le fini esthétique du câble mais qui ajoutera également une protection "mécanique" a celui-ci surtout pour le sectionnement et les risques d'électrisation qui pourraient en découler ou les court-circuits bien mal encaissés par l'appareil branché dessus.

Celle-ce aura un diamètre intérieur au minimum égal au diamètre extérieur du câble conducteur, il pourra être légèrement supérieur.

En enfilant le câble conducteur dans la gaine protectrice, on obtiendra le diamètre extérieur total du câble "fini" qui nous permettra de choisir le diamètre intérieur des 2 ferrites pour les extrémités ainsi que la gaine thermorétractable qui aura sont diamètre intérieur maximum du double du câble fini (cette gaine thermorétractable se rétracte de moitié généralement).

Puis on achètera les fiches nécessaires au raccordement de l'appareil a équiper (j'ai choisi des fiches EU puisqu'on est en France et en 220 V) Plusieurs couleurs ou finitions existent sur la baie...

Voici quelques photos de ce que l'on peut trouver (je n'ai pas mis le câble conducteur ni la gaine thermorétractable que l'on trouve partout)

Câble secteur DIY Gaine110

Câble secteur DIY Ferrit10

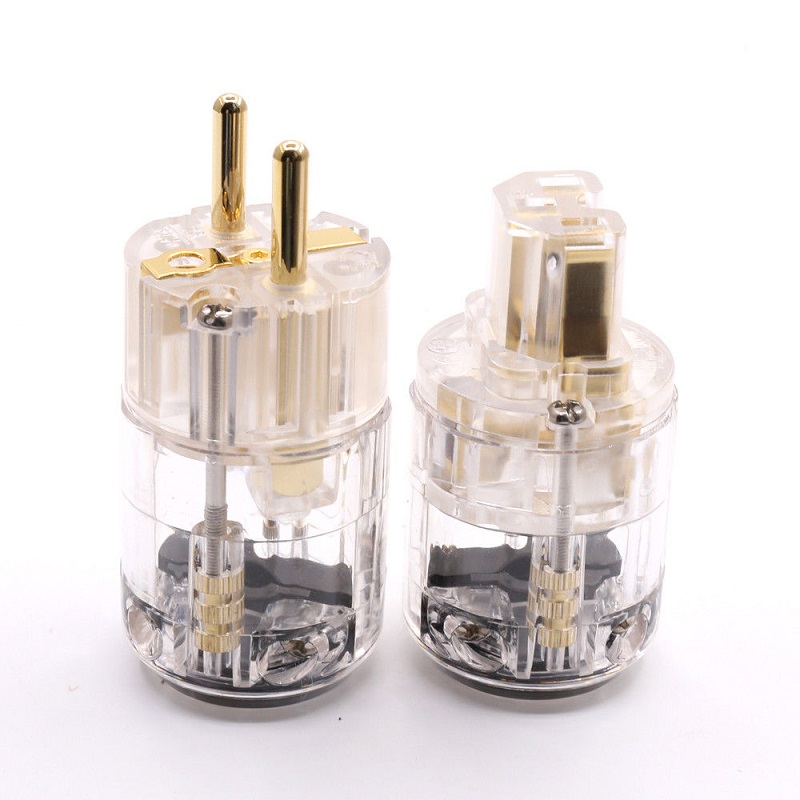

Câble secteur DIY Fiches10

Tous ces articles sont sur la baie et leur prix est hors concurrence puisqu'ils viennent de Chine (faut juste être patient pour la livraison qui prend entre 2 et 4 semaines).
Les prix que j'ai constatés et payés sont:
13 euros les 2 fiches
2 euros le mètre de gaine thermorétractable
2 euros le mètre de gaine tressée
3 euros pour 2 ferrites
je n'ai pas compté le câble conducteur que l'on peut trouver partout

Jesse.
