Re: DAC AD1865 NOS SRPP
Ce schéma correspond exactement à la carte de Rénald en +5V/-5V et non en +15V/-15V (insertion corrigée dans mon message précédant).guytou a écrit:... Quelle usine à gaz , tout ça pour faire du +15 -15 ... +15-15 pour qui d'ailleurs ? le DAC n'en a pas besoin , les tubes non plus ... D'où vient ce shéma , il correspond à la carte dont nous parlons ?
Le DAC de Rénald a besoin d'un +5V et d'un +3.3V pour la partie digitale et d'un +5V et d'un -5V pour la partie analogique.
Je pense qu'il y a des régulateurs LDO +3.3V sur l'autre face du circuit imprimé.
D'ailleurs, nos cartes à base de 2 x AD1865R // ont des circuits d'alimentation qui fournissent les mêmes tensions et en plus du +15V et du -15V pour les AOP.
Dernière édition par Domi le Lun 24 Fév 2020 - 23:33, édité 2 fois
_________________
@mitiés, Domi. 3 500 tubes en stock,
Thorens TD160 + Denon DL103 + Pré-pré jsilvestre + EAR 834P, Yamaha CD-S700, Yamaha T-D500, Auna 320BT, DAC DIY AD1865 SRPP, 2 amplis K209+ Grand_Floyd Bi-Amp, , Altec VOT/GPA 515-8LF, Altec 288C/Philips 15 cellules, Tweeters AKT (André Klein), Bass Boost actif analogique DIY + Sub JBL 2241H/4641 + Ampli classe H Thomman Proline 3000.
Domi- Membre Bleu
- Messages : 136
Date d'inscription : 10/03/2019
Localisation : Conflans Sainte Honorine (FR)
Re: DAC AD1865 NOS SRPP
OK , comme ça je comprends mieux . Ben dis donc , les chinois se sont lâchés sur les alims analogiques ! On n'est pas loin en complexité du shéma interne d'un régulateur intégré . Espérons qu'il y ait une plus-value auditive :|
_________________
surveilles ton égo , c'est ton meilleur ennemi
Si tu sais le pourquoi , le comment vient tout seul .
guytou- Membre Bleu
- Messages : 847
Date d'inscription : 01/03/2019
Localisation : au pays du 51 ( avec deux glaçons)
Re: DAC AD1865 NOS SRPP
Bonjour à tous,
Ça y est, je me suis décidé à revenir à mes premières amours !
- Je viens de remplacer ma récente carte DAC 2 x AD1865R sorties sur AOP par ma bonne vieille carte DAC AD1865 NOS sorties SRPP acquise il y a plus d'une dizaine d'année chez Raindrop_hui.
Eh bien, ça marche très fort et je pense que la sortie sur tube en SRPP y est pour quelque chose.
- J'ai bypassé les transfos qui apportent trop de gain, remplacé quelques résistances (Vishay/Dale et/ou Audio Note tantale) et quelques condensateurs (Muse BP, SCR armature étain et Arcotronics MKP).
Le tout est intégré dans mon pré-ampli "couteau suisse" :
- Sélecteur à 4 entrées permutables individuellement en analogique ou en numérique.
- Contrôle de volume (rampes de relais à 128 positions).
- Dac NOS SRPP.
- Filtre actif 2 voies (LR12/650Hz) bypassable et réglable par changement de modules enfichables de résistances.
- Filtre actif bass boost réglable pour caisson SUB.
- Télécommande à mémoire.
Notez la mise œuvre d'un double fond qui permet, entre autres, de dissimuler le câblage assez souvent disgracieux.
AVANT :
![DAC AD1865 NOS SRPP - Page 2 Captur32](https://i.servimg.com/u/f72/20/07/46/35/captur32.jpg)
APRES :
![DAC AD1865 NOS SRPP - Page 2 Captur33](https://i.servimg.com/u/f72/20/07/46/35/captur33.jpg)
![DAC AD1865 NOS SRPP - Page 2 Captur34](https://i.servimg.com/u/f72/20/07/46/35/captur34.jpg)
Ça y est, je me suis décidé à revenir à mes premières amours !
- Je viens de remplacer ma récente carte DAC 2 x AD1865R sorties sur AOP par ma bonne vieille carte DAC AD1865 NOS sorties SRPP acquise il y a plus d'une dizaine d'année chez Raindrop_hui.
Eh bien, ça marche très fort et je pense que la sortie sur tube en SRPP y est pour quelque chose.
- J'ai bypassé les transfos qui apportent trop de gain, remplacé quelques résistances (Vishay/Dale et/ou Audio Note tantale) et quelques condensateurs (Muse BP, SCR armature étain et Arcotronics MKP).
Le tout est intégré dans mon pré-ampli "couteau suisse" :
- Sélecteur à 4 entrées permutables individuellement en analogique ou en numérique.
- Contrôle de volume (rampes de relais à 128 positions).
- Dac NOS SRPP.
- Filtre actif 2 voies (LR12/650Hz) bypassable et réglable par changement de modules enfichables de résistances.
- Filtre actif bass boost réglable pour caisson SUB.
- Télécommande à mémoire.
Notez la mise œuvre d'un double fond qui permet, entre autres, de dissimuler le câblage assez souvent disgracieux.
AVANT :
![DAC AD1865 NOS SRPP - Page 2 Captur32](https://i.servimg.com/u/f72/20/07/46/35/captur32.jpg)
APRES :
![DAC AD1865 NOS SRPP - Page 2 Captur33](https://i.servimg.com/u/f72/20/07/46/35/captur33.jpg)
![DAC AD1865 NOS SRPP - Page 2 Captur34](https://i.servimg.com/u/f72/20/07/46/35/captur34.jpg)
_________________
@mitiés, Domi. 3 500 tubes en stock,
Thorens TD160 + Denon DL103 + Pré-pré jsilvestre + EAR 834P, Yamaha CD-S700, Yamaha T-D500, Auna 320BT, DAC DIY AD1865 SRPP, 2 amplis K209+ Grand_Floyd Bi-Amp, , Altec VOT/GPA 515-8LF, Altec 288C/Philips 15 cellules, Tweeters AKT (André Klein), Bass Boost actif analogique DIY + Sub JBL 2241H/4641 + Ampli classe H Thomman Proline 3000.
Domi- Membre Bleu
- Messages : 136
Date d'inscription : 10/03/2019
Localisation : Conflans Sainte Honorine (FR)
Re: DAC AD1865 NOS SRPP
Bonjour à tous!
Bon, j'ai un soucis avec mon DAC NOS SRPP, celui à l'initiative de ce post. Il fonctionne à merveille quelque soit l'ampli à tube utilisé avec, sur 5 amplis différents, aucun soucis.
Un amis me prête trois Hiraga le Monstre, un 8W, un 20w et un 30W, inécoutables, méga ronflette type boucle de masse.
Je me dis, ses amplis ont un pb de masse, mon dac fonctionnant avec mes amplis.
Hors, je viens de terminer le montage de mon Hiraga, première mise à feu chez lui ce matin, son absolument magnifique, silence total de fonctionnement chez lui, bref content.
Je viens de rentrer chez moi, je le branche sur mon DAC, rebelotte, mega ronflette. Je débranche la terre du dac, pensant à une boucle de masse, je mets le dac sous tension, sans source connectée, donc à priori, aucune boucle de masse, et toujours cette méga ronflette.
Une seule terre est branchée, celle de l'ampli.
J'ai mis l'ampli à plus d'un mètre du dac, pensant que c'était le transfo d'alim de l'Hiraga qui rayonnait sur les tubes du dac, rien n'y change, pas plus pas moins.
Avez-vous déjà rencontré ce problème?
![DAC AD1865 NOS SRPP - Page 2 23590210](https://i.servimg.com/u/f39/17/23/46/12/23590210.jpg)
![DAC AD1865 NOS SRPP - Page 2 Hiraga10](https://i.servimg.com/u/f39/17/23/46/12/hiraga10.jpg)
Bon, j'ai un soucis avec mon DAC NOS SRPP, celui à l'initiative de ce post. Il fonctionne à merveille quelque soit l'ampli à tube utilisé avec, sur 5 amplis différents, aucun soucis.
Un amis me prête trois Hiraga le Monstre, un 8W, un 20w et un 30W, inécoutables, méga ronflette type boucle de masse.
Je me dis, ses amplis ont un pb de masse, mon dac fonctionnant avec mes amplis.
Hors, je viens de terminer le montage de mon Hiraga, première mise à feu chez lui ce matin, son absolument magnifique, silence total de fonctionnement chez lui, bref content.
Je viens de rentrer chez moi, je le branche sur mon DAC, rebelotte, mega ronflette. Je débranche la terre du dac, pensant à une boucle de masse, je mets le dac sous tension, sans source connectée, donc à priori, aucune boucle de masse, et toujours cette méga ronflette.
Une seule terre est branchée, celle de l'ampli.
J'ai mis l'ampli à plus d'un mètre du dac, pensant que c'était le transfo d'alim de l'Hiraga qui rayonnait sur les tubes du dac, rien n'y change, pas plus pas moins.
Avez-vous déjà rencontré ce problème?
![DAC AD1865 NOS SRPP - Page 2 23590210](https://i.servimg.com/u/f39/17/23/46/12/23590210.jpg)
![DAC AD1865 NOS SRPP - Page 2 Hiraga10](https://i.servimg.com/u/f39/17/23/46/12/hiraga10.jpg)
Dernière édition par Rénald le Lun 16 Aoû 2021 - 20:01, édité 3 fois
Rénald- Membre Bleu
- Messages : 117
Date d'inscription : 26/05/2019
Re: DAC AD1865 NOS SRPP
Bon, je crois que j'ai trouvé, mais comment l'eradiquer???
J'ai 0.8V AC en sortie du dac sans sources connectées
J'ai 0.8V AC en sortie du dac sans sources connectées
Rénald- Membre Bleu
- Messages : 117
Date d'inscription : 26/05/2019
Re: DAC AD1865 NOS SRPP
Bonsoir Rénald,
Salutations. Tony
Tu es sûre de cette mesure, car autrement écrit ça fait 800mV c'est énorme et pas normal !Rénald a écrit:Bon, je crois que j'ai trouvé, mais comment l'eradiquer???
J'ai 0.8V AC en sortie du dac sans sources connectées
Salutations. Tony
_________________
Imagine ce que tu désires, souhaite ce que tu imagines et tu finiras par créer ce que tu veux !
Le Blog audio de Tony
Re: DAC AD1865 NOS SRPP
Tu m'as mis le doute Tony, du coup, je viens de remesurer, effectivement, me suis planté, j'ai à l'instant 0.005V AC
Je suis dans les norme?
Demain, deux tests à faire, déconnecter la carte multi entrées de la carte mère pour voir si elle n'est pas en cause et inverser la phase, des fois que....
Je suis dans les norme?
Demain, deux tests à faire, déconnecter la carte multi entrées de la carte mère pour voir si elle n'est pas en cause et inverser la phase, des fois que....
Rénald- Membre Bleu
- Messages : 117
Date d'inscription : 26/05/2019
Re: DAC AD1865 NOS SRPP
Bonjour
A tout hasard, si tu intercales un petit condo sur la sortie pour bloquer le continu et juste histoire de confirmer que le soucis vient bien d'une dérive en courant continu sur cette sortie.
Ca conforterais ton diagnostic avant intervention sur la machine.
Jef
A tout hasard, si tu intercales un petit condo sur la sortie pour bloquer le continu et juste histoire de confirmer que le soucis vient bien d'une dérive en courant continu sur cette sortie.
Ca conforterais ton diagnostic avant intervention sur la machine.
Jef
Jef- Membre Bleu
- Messages : 1772
Date d'inscription : 01/03/2019
Re: DAC AD1865 NOS SRPP
Tu peux m'expliquer comment le brancher, entre le point chaud et le point froid?
Rénald- Membre Bleu
- Messages : 117
Date d'inscription : 26/05/2019
Re: DAC AD1865 NOS SRPP
Bonsoir à tous,
@Rénald
Le condensateur se place entre deux points chauds de chaque appareil (sur le "trajet" du signal)
Mais je ne pense pas que celà joue sur la ronflette...
Cdt,
Julien
@Rénald
Le condensateur se place entre deux points chauds de chaque appareil (sur le "trajet" du signal)
Mais je ne pense pas que celà joue sur la ronflette...
Cdt,
Julien
Dernière édition par juju35135 le Lun 16 Aoû 2021 - 20:56, édité 1 fois
juju35135- Membre Bleu
- Messages : 892
Date d'inscription : 01/04/2020
Localisation : Bretagne
Re: DAC AD1865 NOS SRPP
J'ai répondu trop vite en pensant à une tension continue en sortie... mais tu avais bien précisé AC
Donc ma manip ne sert à rien dans ton cas si il s'agit bien de tension AC... désolé
Jef
Donc ma manip ne sert à rien dans ton cas si il s'agit bien de tension AC... désolé
![jocolor](https://2img.net/i/fa/i/smiles/icon_jokercolor.png)
Jef
Jef- Membre Bleu
- Messages : 1772
Date d'inscription : 01/03/2019
Re: DAC AD1865 NOS SRPP
Je viens de penser à un truc!
Premier point, je n'ai pas de préampli à la maison, puisque je n'ai que des intégrés. Ca c'était la prochaine étape pour l'Hiraga, faire un Kaneda DC1
Du coup, mon dac est branché en direct sur l'Hiraga sans système d'atténuation du signal. Je pensais faire varier le son, via mon smartphone via Quobuz dans un premier temps comme test.
Mais si le dac présente une légère ronflette, jamais détectée sur mes intégrés à tubes, car je ne pousse jamais le potard à fond, cette ronflette aussi minime qu'elle soit, est donc amplifiée à fond par l'Hiraga car aucune atténuation entres les deux et donc plus que présente que sur mes amplis à tubes?

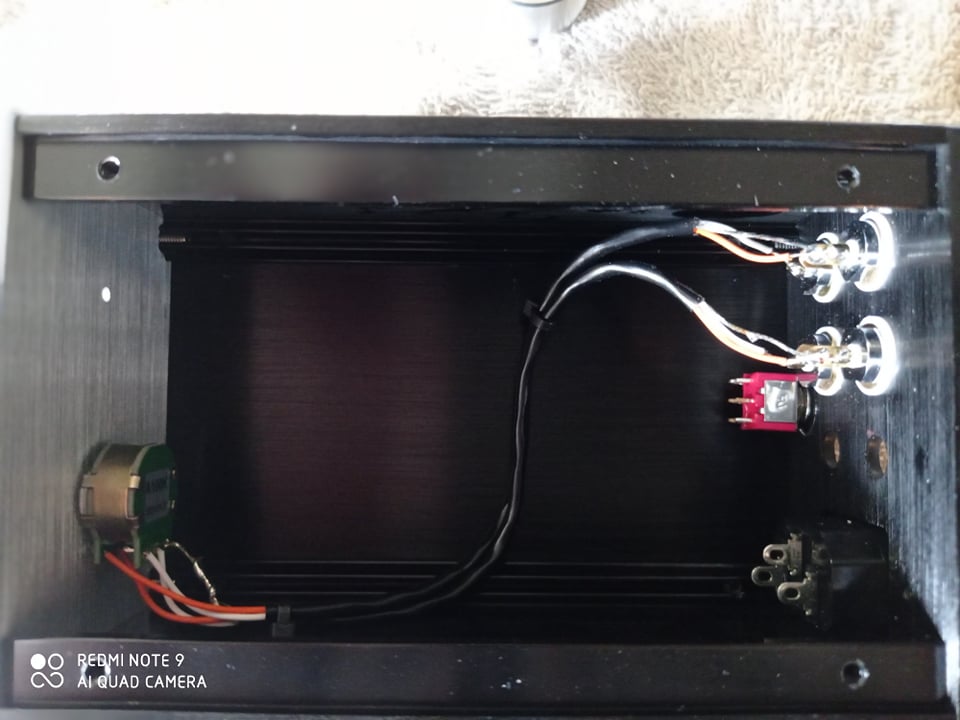

Donc du coup, pour tester demain, je vais me mettre un potentiomètre entre le dac et l'Hiraga comme atténuateur passif.
![DAC AD1865 NOS SRPP - Page 2 23599410](https://i.servimg.com/u/f39/17/23/46/12/23599410.jpg)
J'ai bon dans mon raisonnement, ou je suis à l'ouest?
Premier point, je n'ai pas de préampli à la maison, puisque je n'ai que des intégrés. Ca c'était la prochaine étape pour l'Hiraga, faire un Kaneda DC1
Du coup, mon dac est branché en direct sur l'Hiraga sans système d'atténuation du signal. Je pensais faire varier le son, via mon smartphone via Quobuz dans un premier temps comme test.
Mais si le dac présente une légère ronflette, jamais détectée sur mes intégrés à tubes, car je ne pousse jamais le potard à fond, cette ronflette aussi minime qu'elle soit, est donc amplifiée à fond par l'Hiraga car aucune atténuation entres les deux et donc plus que présente que sur mes amplis à tubes?
Donc du coup, pour tester demain, je vais me mettre un potentiomètre entre le dac et l'Hiraga comme atténuateur passif.
![DAC AD1865 NOS SRPP - Page 2 23599410](https://i.servimg.com/u/f39/17/23/46/12/23599410.jpg)
J'ai bon dans mon raisonnement, ou je suis à l'ouest?
Rénald- Membre Bleu
- Messages : 117
Date d'inscription : 26/05/2019
Re: DAC AD1865 NOS SRPP
Tu as donc fait l'essai en direct à pleine puissance.... idem pour les autres Kanéda ?
L'entrée du Dac était raccordée à quelque chose ?
Jef
L'entrée du Dac était raccordée à quelque chose ?
Jef
Jef- Membre Bleu
- Messages : 1772
Date d'inscription : 01/03/2019
Re: DAC AD1865 NOS SRPP
C'est tout à fait cela, comment ai-je pu faire une connerie pareille! Je vais y remédier ce soir ;-)
Rénald- Membre Bleu
- Messages : 117
Date d'inscription : 26/05/2019
Re: DAC AD1865 NOS SRPP
Bon, je viens d'intercaler un potard entre le dac et l'ampli, ca marche tout de suite mieux ! Quel con j'ai été !
Tout marche nickel et merci à Tony de nous avoir fait connaître ce petit potar aliexpress à résistances, pour le prix, c'est une tuerie!!!!
Rénald
Tout marche nickel et merci à Tony de nous avoir fait connaître ce petit potar aliexpress à résistances, pour le prix, c'est une tuerie!!!!
Rénald
Rénald- Membre Bleu
- Messages : 117
Date d'inscription : 26/05/2019
